在石油化工領域經常需要安裝大型儲存罐,對于浮盤拱頂式儲罐而言,傳統的吊裝法存在一些局限性,如果使用群吊電動葫蘆吊裝儲罐,可以解決浮盤施工空間小、不能同時吊裝施工的問題。

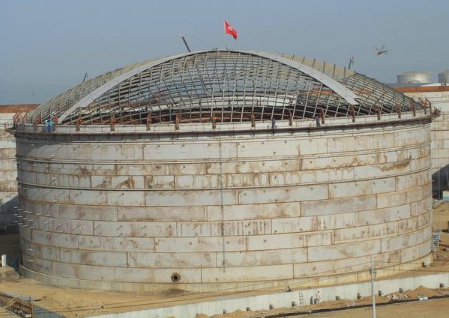

浮盤拱頂式儲罐網殼采用浮盤上拼裝、整體提升一次就位的施工方法,先制作好臨時支撐,再安裝網桿和蒙皮板,安裝托梁時時,托梁吊耳和群吊電動葫蘆的吊鉤間用卡環連接。在吊裝扒桿環節,通過對稱分布的角鋼連接在椎板與頂層罐壁板上作為受力支撐點,電動葫蘆通過卡環與扒桿頂部吊耳連接。
最后在網殼提升環節,多采用多吊點的提升方案,在整個儲罐圓周上布置多臺群吊電動葫蘆進行同步提升,其控制開關布置在一個操作臺上,電路設計滿足同時啟動停止的功能。電動葫蘆分別連接上部吊桿及下部托梁,待網殼提升至安裝高度要求時再進行與罐壁及錐板之間的焊接及剩余蒙皮板的鋪設安裝。
